重型彈性連桿輸送機

重型彈性連桿輸送機 詳細介紹

簡介

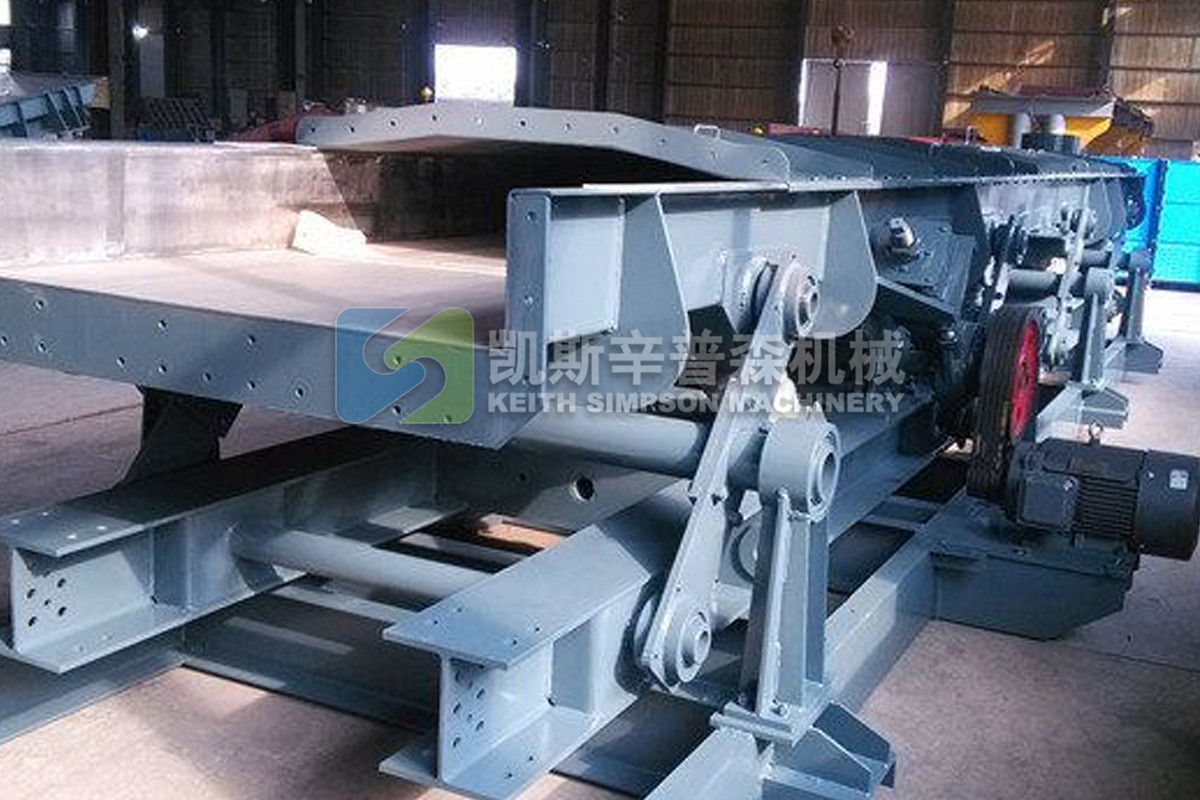

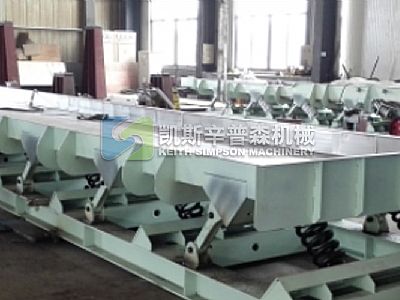

        彈性連桿式振動輸送機是一種實用性很強的振動輸送機，特別對長距離輸送和熱工作的輸送都體現了它的特點，該機在振動狀態時具有平穩性和可靠性。
        重型彈性連桿輸送機的寬度系列有900,1000,1100,1200,1400,16σ0等，彈性橡膠簧擺杄結構，重型鋼簧支撐，偏心連桿拉簧采用組合式橡膠簧結構，選用專業重型調心滾子軸承，設備故障率低，幾乎達到免維護使用。

結構組成

        彈性連桿式振動輸送機的主要組成部分有輸送槽、驅動裝置、主振彈簧、導向桿、隔振彈簧、平衡底架、進料裝置和卸料裝置等。

1．激振器

        激振器用以產生周期性變化的激振力，是維持振動輸送機往復運動的動力源，其激振力的大小，直接影響著輸送槽的振幅。按照原理不同，可分為機械式、電磁式、液壓式和氣壓式。

2．輸送槽

        輸送槽(輸料管、承載體、槽體)與平衡底架(底架)它們是振動系統中的兩個振動體，輸送槽承載物料，做往復運動以輸送物料，底架用以平衡槽體的慣性力，減少基礎所受動載荷等。

3．主振彈簧與隔振彈簧

        主振彈簧和隔振彈簧是振動系統的彈性元件。彈性元件有時還包括傳送激振力的連桿彈簧。主振彈簧(共振彈簧或蓄能彈簧)的作用是使振動輸送機有適宜的近共振的工作點(即頻率比)，使系統振動的動能和位能互相轉化；隔振彈簧的作用是支承振動機構，減小系統傳給基礎的動載荷等。

4．導向桿

        導向桿的作用是使輸送槽與平衡底架沿垂直于導向桿中心線作相對振動，并通過平衡底架支撐槽體的重量。導向桿常通過橡膠鉸鏈與槽體和底架相連。

5．進料裝置和卸料裝置

        進料裝置和卸料裝置的作用是用來控制振動輸送機的進料和出料，一般借助于軟連接方式將其與設備固定部分相連接。

用途及特點

        1)在輸送中可實現多點進料和多點排料

        2)具有良好的密封性,輸送槽體可制作成矩形或圓形,進出料口采用柔性密封,可以防止環境對物料的污染,亦可以防止物料對環境的污染。

        3)對物料外形損壞非常小,由于物料在輸送槽中呈微拋連續跳躍運動,物料在輸送過程中不會受到外力擠壓,所以物料物料在輸送過程中外形損壞非常小,特別適合于外形要求較高物料的輸送。

        4)在輸送過程中可實現多種工藝要求,如完成脫水、干燥、冷卻、篩分、加熱、保溫、混勻。

        5)可輸送熱料,不銹鋼制密封料槽采用通風冷卻時可輸送500℃物料,采用循環水冷卻可輸送1000°℃物料。

        6)彈性連桿輸送機結構簡單、潤滑部件少,安裝調整方便,維修工作量少,能耗低,操作安全,易于實現目動化控制。

        彈性連杄振動輸送機適用于塊狀、粉粒狀物料的輸送,例如食品、化工原料、石英砂、礦石、礦粉、水泥熟料等。

        南通凱斯辛普森機械科技有限公司專業生產連桿輸送機的等系列礦山機械設備，公司擁有先進的的加工、檢測設備，生產的彈性連桿輸送機等產品性能指標符合行業標準，質量可靠，值得信賴。熱忱歡迎新老客戶的光臨洽談合作！！
