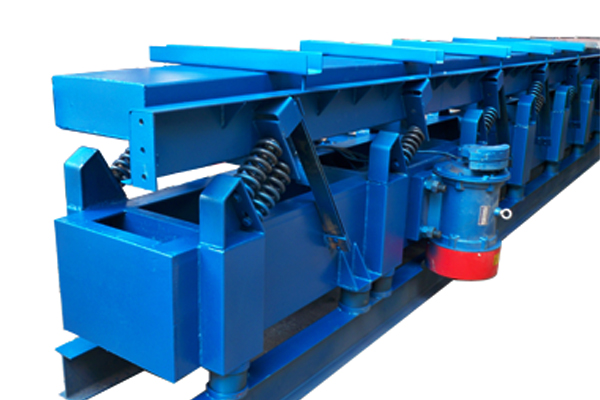

彈性連桿式輸送機是一種近共振類振動機，是利用偏心軸（亦稱曲柄）的回轉，通過驅動連桿和主振動彈簧來帶動參振槽體實現直線往復運動，而達到物料輸送的一種振動輸送機。彈性連桿式振動輸送機是一種實用性很強的振動輸送機，該機在振動狀態時具有平穩性和可靠性。彈性連桿式振動輸送機具有低頻率大振幅特點。

       彈性連桿式輸送機是由傳動裝置、槽體、導向桿、主振彈簧、底架等幾個部分組成。裝于固定低架上的電動機通過V帶與偏心軸連接，連桿一段裝于軸的偏心上，另一端通過彈簧與槽體相連。槽體由傾斜放置的導向桿支承，導向桿的作用是限制槽體的運動方向的。槽體下方裝有主振彈簧，其作用是使振動系統處在近共振狀態下工作。 偏心軸旋轉使連桿端部作往復運動，激起料槽作定向振動。促使槽內物料不斷地向前移動。

        下面我們來了解彈性連桿振動輸送機的結構形式和工作原理吧。

1、結構形式：

        彈性連桿式振動輸送機作為雙質體機構時，其結構有槽體（上質體）、機架（下質體）、主振彈簧、隔振彈簧、支撐彈簧、支撐擺桿（亦稱導向連桿）、驅動連桿、偏心軸、以及電動機、皮帶輪和三角膠帶等組成。

        槽體和支架之間分別由剛性支撐擺桿和支撐彈簧支承，并由主振彈簧、偏心軸、驅動連桿連接構成激振力源總成，機架由隔振彈簧支承同地基隔開形成雙質結構。

2、工作原理：

        當電動機通過三角膠帶傳動，帶動偏心軸轉動時，利用驅動連桿和主振彈簧來激振參振槽體沿一定激振方向作直線往復運動，從而帶動物料、工作作定向拋擲運動來實現振動輸送之目的。因為振動幅度是定值（即偏心軸的偏心距），所以振動狀態時的穩定性好，所需激振力、功耗相對也較低，激振力傳遞穩定，能實現較長距離的輸送及其他多種范圍的應用。

        彈性連桿式振動輸送機為近共振類振動輸送機，當振動輸送機為單質體時（無隔振彈簧條件下），振動慣性力較大，傳給基礎的動載較大，勢必會產生不穩定因素而且易使機件、鉸支點損壞、振動噪音大。通常彈性連桿式振動輸送機結構通常都采用隔振彈簧，使機架和參振槽體形成雙質體型式；而振動形式仍為線性振動，有利于生產應用。彈性連桿式振動輸送機廣泛用于冶金、煤炭、建材、化工、食品等行業中粉狀及顆粒狀物料輸送。
